貼片機離線編程的順序及好處
貼片機離線編程的順序及好處

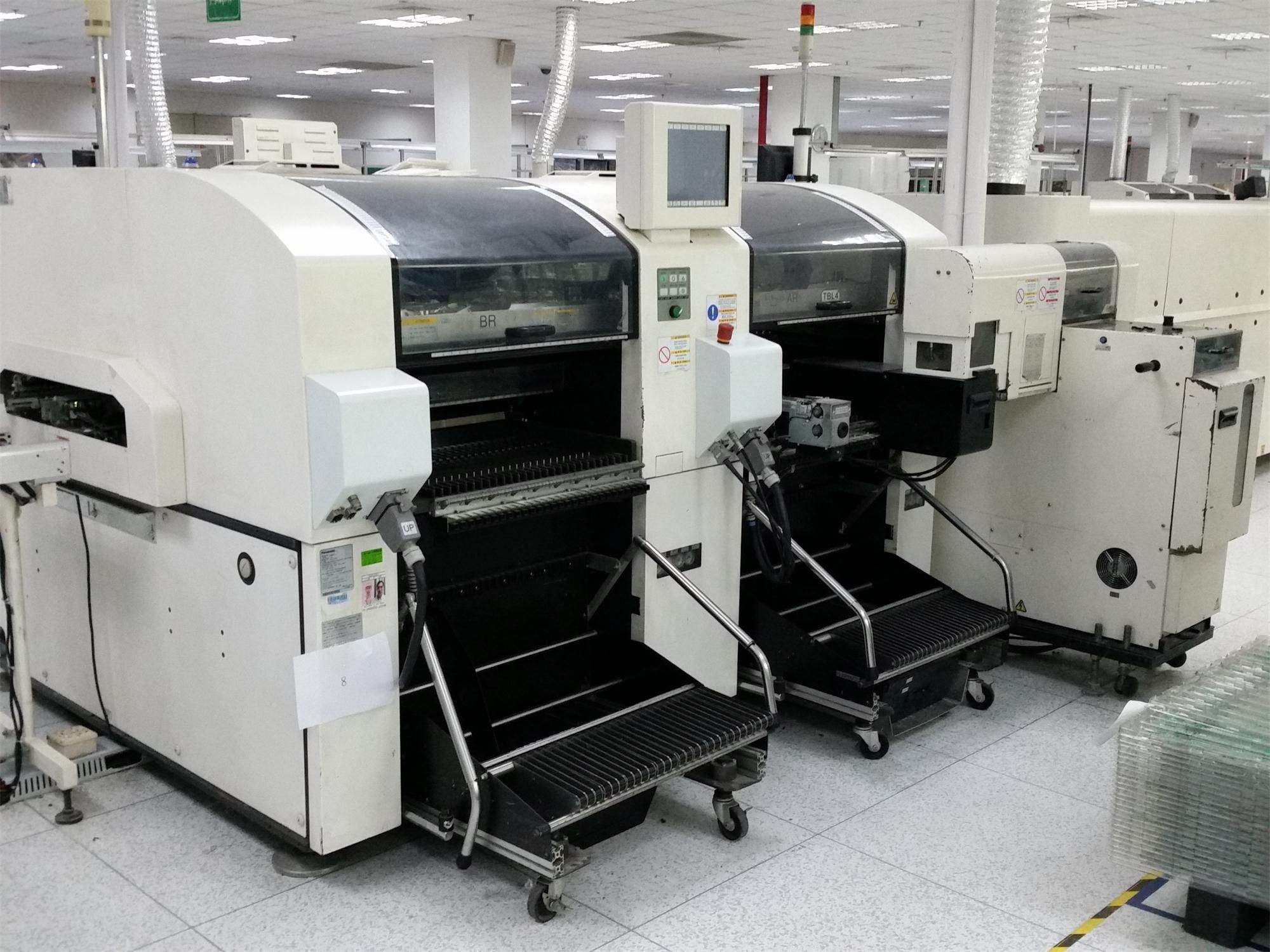

貼片機是smt生產線絕對核心設備，貼片機決定了產線的產能，貼片機將電子元件貼裝到PCB焊盤上，需要進行編程才能運行，下面托普科小編就給大家介紹下貼片機離線和在線編程順序及注意事項。
貼片機要按指定的命令進行貼裝元件，比如說貼裝的順序、取料的順序等等，那么則需要對貼片機進行編程，編程并非像我們?nèi)粘Ｂ?tīng)到的軟件編程要寫代碼，而是要用專業的貼片機軟件進行料號、坐標等相關參數的輸入，程序編的好，可以提高產能
首先需要整理貼片產品的BOM，貼片機編程是需要在電腦上操作，因此BOM需要電子檔，一般是EXCEL格式
隨后對貼片機坐標進行提取，分以下3種情況
1.客戶導出了BOM的Excel坐標，那么直接用編程文件將坐標和BOM合并即可
2.客戶提供的是Gerber，那么需要工程師自己導出元件坐標，一般用Protell或ADS導出為Excel格式；
3.客戶提供BOM，但是沒提供料號坐標，則需要用掃描儀將PCB掃描采點保存CAD格式，再將坐標和BOM合成
經過上述操作后，工程師即可進行貼片機離線編程，編號貼片程序后，則需要檢查坐標是否有遺漏或者重位，如果有則需要跟客戶聯系確認，確認好再保存為貼片機的貼片程序格式。
離線編程有利于轉線和小批量的生產，西門子貼片機支持離線編程，再一批產品生產時即可對下一批產品貼片程序進行編輯，然后通過電腦離線遠程傳送到貼片機進行待產，這樣可以提前準備好相關物料，進行快速換線，極大的節省了時間，提高了生產效率。
